Trao đổi nhiệt dạng tấm là một công nghệ tiên tiến đang được ứng dụng rộng rãi trong các ngành công nghiệp tại Việt Nam. Với thiết kế thông minh, thiết bị trao đổi nhiệt dạng tấm giúp tối ưu hóa quá trình truyền nhiệt giữa các dòng lưu chất, tiết kiệm năng lượng và không gian lắp đặt. Trong lĩnh vực xi mạ và xử lý bề mặt kim loại, thiết bị này đóng vai trò quan trọng trong việc kiểm soát nhiệt độ chính xác, đảm bảo chất lượng bề mặt sản phẩm. Hãy cùng GSMT tìm hiểu bài viết này để nắm rõ hơn về cấu tạo, nguyên lý hoạt động và cách lựa chọn phù hợp cho quy trình sản xuất của bạn.

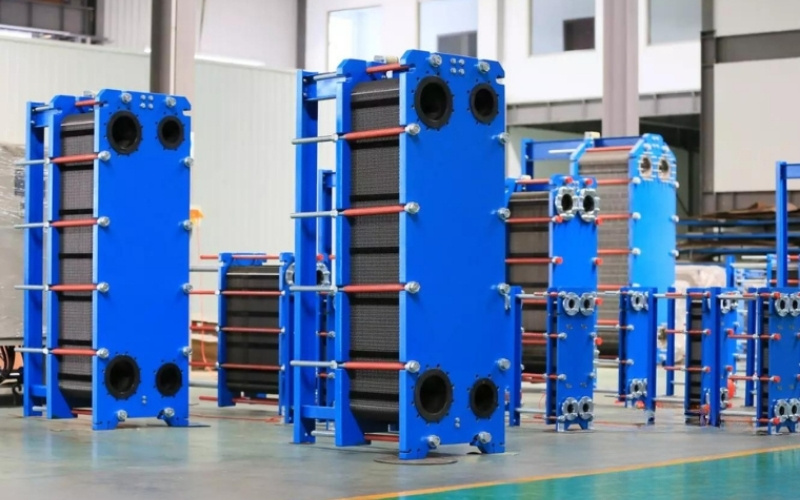

1. Thiết bị trao đổi nhiệt dạng tấm là gì?
Thiết bị trao đổi nhiệt dạng tấm (PHE) là thiết bị chuyên dụng để truyền nhiệt giữa hai dòng chất lỏng có nhiệt độ khác nhau mà không để chúng tiếp xúc trực tiếp. Cấu tạo chính từ các tấm kim loại mỏng được dập sóng và ghép lại bằng gioăng cao su tạo thành các kênh luân phiên cho lưu chất nóng và lạnh. Nhờ đó, nhiệt lượng được trao đổi hiệu quả qua bề mặt tấm giúp tiết kiệm năng lượng trong các hệ thống công nghiệp. Trong lĩnh vực xi mạ, bộ trao đổi nhiệt dạng tấm hỗ trợ kiểm soát nhiệt độ hóa chất, đảm bảo bề mặt kim loại được xử lý đồng đều và đạt chuẩn chất lượng.

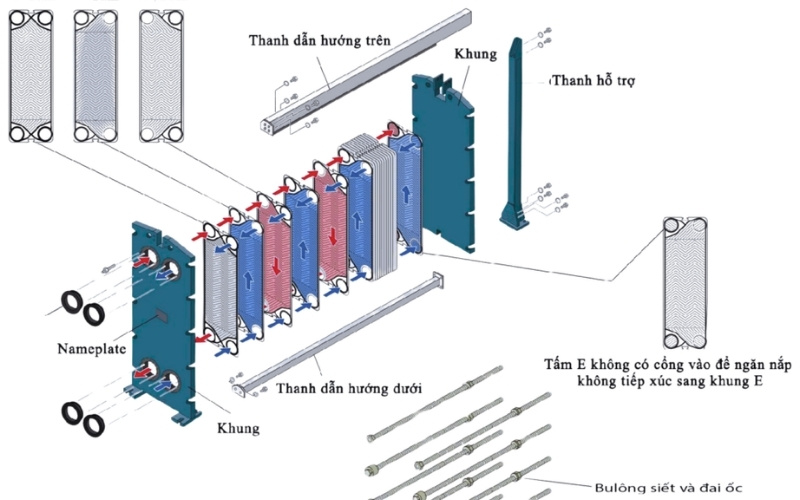

2. Cấu tạo và nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng tấm
Để hiểu rõ hơn về cách thức hoạt động và hiệu quả của thiết bị trao đổi nhiệt dạng tấm trong các ứng dụng công nghiệp, việc nắm rõ cấu tạo và nguyên lý hoạt động là nền tảng quan trọng. Dưới đây là chi tiết về cấu tạo và nguyên lý hoạt động của thiết bị, nhấn mạnh vào vai trò của nó trong lĩnh vực xử lý bề mặt kim loại.
2.1 Cấu tạo
Bộ trao đổi nhiệt dạng tấm được thiết kế để tối ưu hóa quá trình truyền nhiệt trong các ứng dụng đòi hỏi hiệu suất cao, đặc biệt trong lĩnh vực xi mạ và xử lý bề mặt kim loại. Với cấu tạo thông minh, thiết bị này đảm bảo truyền nhiệt hiệu quả giữa các dòng lưu chất, đồng thời duy trì độ bền và dễ dàng bảo trì. Các thành phần chính của thiết bị bao gồm:
- Tấm trao đổi nhiệt: Bao gồm các tấm kim loại mỏng, được dập gân theo thiết kế đặc biệt để tối ưu hóa luồng chảy. Các tấm này dẫn hướng lưu chất, tăng diện tích tiếp xúc và nâng cao hiệu quả truyền nhiệt, đặc biệt trong các ứng dụng xi mạ yêu cầu độ chính xác cao.
- Gioăng cao su: Đặt giữa các tấm để đảm bảo độ kín, ngăn chặn rò rỉ và giữ cho hai dòng lưu chất không trộn lẫn. Gioăng được thiết kế chịu được môi trường hóa chất khắc nghiệt, phù hợp với ngành xử lý bề mặt kim loại.
- Khung đỡ và bulong siết: Hệ thống khung bao quanh, kết hợp với bulong để cố định và nén chặt các tấm tạo nên cấu trúc vững chắc. Thiết kế này hỗ trợ dễ dàng tháo lắp, thuận tiện cho việc bảo trì trong các hệ thống xi mạ.
2.2 Nguyên lý hoạt động
Nguyên lý hoạt động dựa trên sự dẫn nhiệt qua các tấm mỏng, nơi lưu chất nóng và lạnh chảy song song trong các kênh riêng biệt. Nhiệt từ dòng nóng truyền sang dòng lạnh qua bề mặt tấm, nhờ thiết kế sóng giúp tăng hiệu suất trao đổi lên đến 90%. Gioăng cao su ngăn ngừa rò rỉ, đảm bảo an toàn vận hành. Trong lĩnh vực xi mạ, nguyên lý này hỗ trợ làm nóng hóa chất đồng đều, nâng cao hiệu quả bề mặt kim loại mà không lãng phí năng lượng.

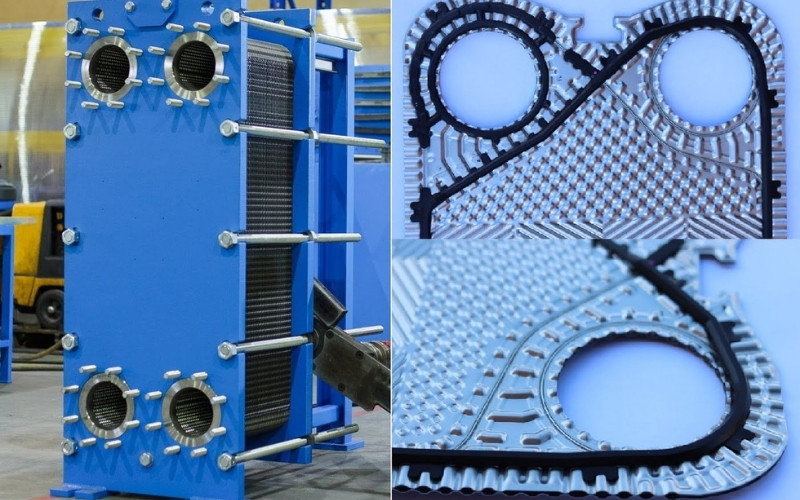

2.3 Đặc điểm của thiết bị trao đổi nhiệt dạng tấm
Tấm trao đổi nhiệt là bộ phận cốt lõi, quyết định hiệu suất và độ bền của thiết bị trao đổi nhiệt dạng tấm, đặc biệt trong các ứng dụng như xi mạ và xử lý bề mặt kim loại. Với thiết kế tối ưu, các đặc điểm của tấm trao đổi nhiệt được nghiên cứu kỹ lưỡng để đảm bảo hiệu quả truyền nhiệt cao, khả năng chống ăn mòn. Dưới đây là những đặc điểm nổi bật giúp nó trở thành lựa chọn lý tưởng trong các quy trình công nghiệp:
- Độ dày: Các tấm trao đổi nhiệt thường có độ dày dao động từ 0,1 đến 1 mm, với mức phổ biến là 0,5–0,6 mm. Độ mỏng này được thiết kế để tối ưu hóa khả năng truyền nhiệt, cho phép nhiệt lượng di chuyển nhanh chóng từ dòng lưu chất nóng sang dòng lạnh.
- Vật liệu chế tạo: Vật liệu chủ đạo thường là thép không gỉ 316L (SS316L), được ưa chuộng nhờ khả năng chống ăn mòn và chịu nhiệt vượt trội. Inox 316L có thể hoạt động ổn định trong môi trường hóa chất như các dung dịch sử dụng trong xi mạ giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.
- Dạng vân: Bề mặt tấm được dập gân với các rãnh theo thiết kế đặc biệt, tạo ra các đường dẫn lưu chất tối ưu. Thiết kế này không chỉ giúp phân bố dòng chảy đồng đều mà còn giảm thiểu hiện tượng điểm nóng (hot spots), từ đó nâng cao hiệu suất truyền nhiệt lên đến 90%.

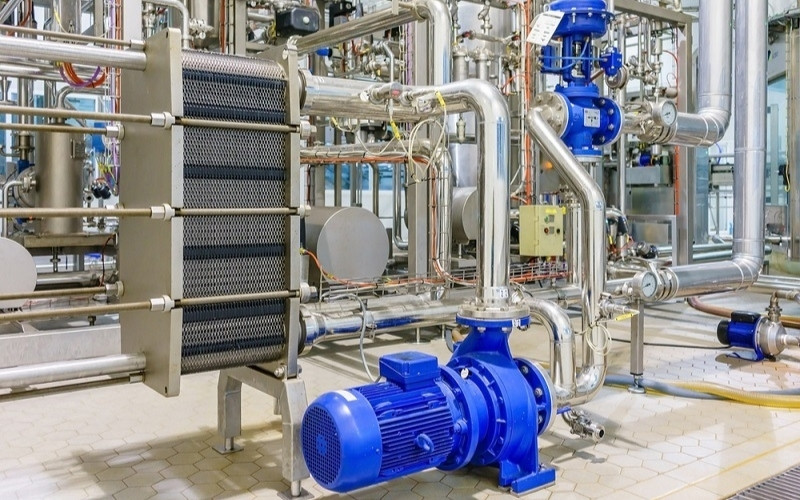

3. Những tính năng của thiết bị trao đổi nhiệt dạng tấm
Thiết bị trao đổi nhiệt dạng tấm được đánh giá cao nhờ những tính năng vượt trội, đáp ứng nhu cầu trong các ngành công nghiệp, đặc biệt là xi mạ và xử lý bề mặt kim loại. Với khả năng truyền nhiệt hiệu quả, tiết kiệm năng lượng và thân thiện với môi trường, thiết bị này không chỉ nâng cao hiệu suất sản xuất mà còn góp phần vào sự bền vững của doanh nghiệp. Dưới đây là các tính năng chính của thiết bị:
3.1 Tiết kiệm năng lượng
Trao đổi nhiệt dạng tấm giúp giảm tiêu thụ năng lượng lên đến 30% so với thiết bị truyền thống nhờ hiệu suất truyền nhiệt cao. Thiết kế nhỏ gọn cho phép dễ dàng tích hợp vào hệ thống xi mạ, tối ưu hóa quy trình mà không cần nguồn nhiệt lớn. Điều này không chỉ hạ thấp chi phí vận hành mà còn hỗ trợ doanh nghiệp thân thiện với môi trường.
3.2 Hiệu suất cao
Với diện tích tiếp xúc lớn và dòng chảy tối ưu, thiết bị đạt hiệu suất trao đổi nhiệt vượt trội, phù hợp cho các ứng dụng yêu cầu độ chính xác cao như xử lý bề mặt kim loại. Trong xi mạ, tính năng này đảm bảo nhiệt độ ổn định, cải thiện chất lượng lớp phủ và giảm thời gian sản xuất.
3.3 Bảo vệ môi trường
Bộ trao đổi nhiệt dạng tấm giảm phát thải khí thải bằng cách tái sử dụng nhiệt dư, góp phần vào sản xuất xanh. Trong lĩnh vực vật liệu giúp kiểm soát hóa chất mà không gây ô nhiễm, hỗ trợ doanh nghiệp tuân thủ các tiêu chuẩn môi trường quốc tế.

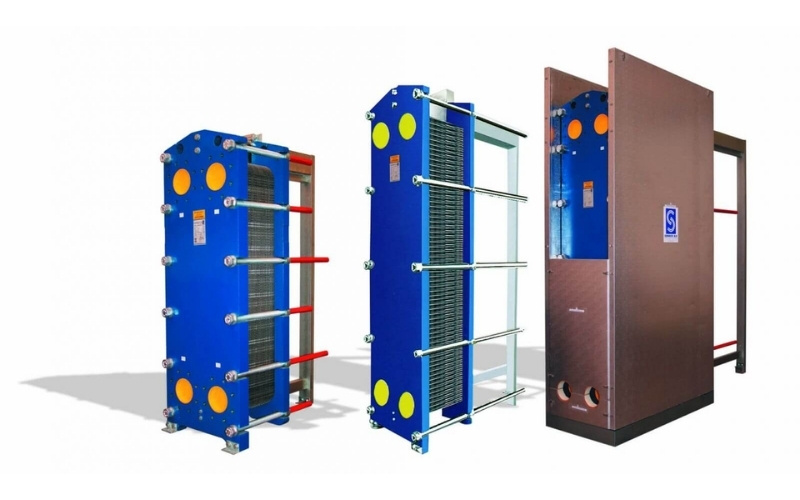

4. Các loại thiết bị trao đổi nhiệt phổ biến
Các thiết bị được thiết kế đa dạng để đáp ứng các nhu cầu cụ thể trong nhiều ngành công nghiệp, đặc biệt là trong lĩnh vực xi mạ và xử lý bề mặt kim loại. Dưới đây là các loại thiết bị trao đổi nhiệt dạng tấm phổ biến, mỗi loại đều có ưu điểm nổi bật phù hợp với các ứng dụng cụ thể, đặc biệt trong quy trình xử lý bề mặt kim loại:
4.1 Thiết bị trao đổi nhiệt dạng tấm
Đây là loại cơ bản nhất, sử dụng các tấm kim loại mỏng dập sóng, ghép với nhau bằng gioăng cao su để tạo các kênh dẫn lưu chất. Loại này phù hợp cho các lưu chất có độ nhớt thấp như dung dịch hóa chất trong xi mạ. Với thiết kế đơn giản, thiết bị dễ dàng tháo lắp và vệ sinh, đảm bảo hiệu suất truyền nhiệt cao, thường đạt tới 90%. Trong các hệ thống làm mát hóa chất, loại này được ưa chuộng nhờ khả năng duy trì nhiệt độ ổn định, giúp lớp phủ bề mặt kim loại đồng đều và chất lượng cao.
4.2 Thiết bị trao đổi nhiệt trong ống
Loại này kết hợp cấu trúc tấm và ống, được thiết kế để xử lý lưu chất chứa hạt rắn có tính ăn mòn cao, thường gặp trong các quy trình xi mạ phức tạp. Sự kết hợp này tăng cường độ bền và khả năng chịu ăn mòn trong môi trường khắc nghiệt như dung dịch hóa học có tính axit mạnh. Trong ngành xử lý bề mặt kim loại, thiết bị trao đổi nhiệt trong ống đảm bảo truyền nhiệt ổn định, giảm nguy cơ tắc nghẽn và duy trì hiệu suất cao, đặc biệt phù hợp cho các ứng dụng yêu cầu độ bền lâu dài.
4.3 Thiết bị trao đổi nhiệt kích thước nhỏ
Được thiết kế với kích thước compact, loại này lý tưởng cho các không gian lắp đặt hạn chế, như các xưởng xi mạ quy mô nhỏ hoặc hệ thống sản xuất giới hạn diện tích. Mặc dù kích thước nhỏ, thiết bị vẫn đảm bảo hiệu suất truyền nhiệt cao với công suất phù hợp, đáp ứng tốt nhu cầu kiểm soát nhiệt độ trong các quy trình xi mạ. Dễ lắp đặt và vận hành, loại này giúp doanh nghiệp tối ưu hóa không gian mà vẫn đạt được hiệu quả sản xuất mong muốn, đặc biệt trong các ứng dụng cần độ chính xác cao.
4.4 Thiết bị trao đổi nhiệt từ điện
Loại thiết bị này sử dụng năng lượng điện để gia nhiệt trực tiếp, phù hợp cho các ứng dụng yêu cầu kiểm soát nhiệt độ chính xác, chẳng hạn như trong xử lý bề mặt kim loại hoặc các quy trình vật liệu đặc thù. Không phụ thuộc vào nhiên liệu hóa thạch, thiết bị này mang lại khả năng làm nóng nhanh chóng và ổn định, giúp tiết kiệm thời gian và đảm bảo chất lượng lớp phủ trong xi mạ.
5. Ứng dụng thực tế của thiết bị trao đổi nhiệt dạng tấm
Thiết bị trao đổi nhiệt dạng tấm được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng truyền nhiệt hiệu quả, thiết kế nhỏ gọn và tính linh hoạt cao. Trong lĩnh vực xi mạ và xử lý bề mặt kim loại, thiết bị này đóng vai trò quan trọng trong việc kiểm soát nhiệt độ chính xác, đảm bảo chất lượng sản phẩm và tối ưu hóa quy trình sản xuất. Dưới đây là các ứng dụng thực tế nổi bật của thiết bị này, đặc biệt nhấn mạnh vai trò trong xử lý bề mặt kim loại:
5.1 Công nghiệp năng lượng
Trong ngành năng lượng thiết bị trao đổi nhiệt dạng tấm được sử dụng để tái tạo nhiệt dư từ các nhà máy điện giúp tăng hiệu quả sử dụng năng lượng và giảm chi phí vận hành. Thiết bị cho phép thu hồi nhiệt từ các dòng khí thải hoặc chất lỏng nóng, chuyển đổi sang các quy trình khác. Trong lĩnh vực xi mạ, thiết bị này hỗ trợ làm mát các thiết bị và dung dịch hóa chất, đảm bảo an toàn vận hành và kéo dài độ bền của hệ thống, đặc biệt khi xử lý bề mặt kim loại ở nhiệt độ cao.
5.2 Hệ thống HVAC
Thiết bị trao đổi nhiệt dạng tấm được ứng dụng phổ biến trong các hệ thống điều hòa không khí công nghiệp (HVAC), giúp kiểm soát nhiệt độ và độ ẩm chính xác trong môi trường sản xuất. Với thiết kế tối ưu, thiết bị đảm bảo hiệu suất truyền nhiệt cao, tiết kiệm năng lượng cho các nhà xưởng. Trong xử lý bề mặt kim loại, hệ thống HVAC tích hợp thiết bị trao đổi nhiệt dạng tấm giúp duy trì môi trường sản xuất ổn định, tạo điều kiện lý tưởng cho các quy trình xi mạ yêu cầu độ chính xác cao.
5.3 Công nghiệp thực phẩm và dược phẩm
Trong ngành thực phẩm và dược phẩm, thiết bị trao đổi nhiệt dạng tấm được sử dụng để thực hiện các quy trình như pasteur hóa, làm lạnh hoặc làm nóng, đảm bảo tiêu chuẩn vệ sinh nghiêm ngặt. Thiết kế dễ vệ sinh và vật liệu chống ăn mòn như inox 316L giúp thiết bị phù hợp với môi trường nhạy cảm. Tương tự, trong lĩnh vực vật liệu và xi mạ, thiết bị này hỗ trợ quy trình làm nóng hoặc làm mát dung dịch hóa chất một cách an toàn, tránh ô nhiễm và đảm bảo chất lượng lớp phủ bề mặt kim loại.
5.4 Công nghiệp hóa chất
Trong ngành hóa chất, thiết bị trao đổi nhiệt dạng tấm được sử dụng để kiểm soát nhiệt độ trong các phản ứng hóa học, giảm thiểu rủi ro và tăng độ an toàn. Với khả năng xử lý các lưu chất có tính ăn mòn cao, thiết bị này đảm bảo hiệu suất truyền nhiệt ổn định. Trong xi mạ, ứng dụng này tương đồng khi cần làm nóng hoặc làm mát dung dịch hóa chất một cách an toàn, giúp đạt được lớp phủ bề mặt kim loại đồng đều và chất lượng cao, đồng thời giảm thiểu rủi ro hóa học.
5.5 Công nghiệp dầu khí
Trong ngành dầu khí, thiết bị trao đổi nhiệt dạng tấm được sử dụng để làm mát dầu, khí hoặc các chất lỏng khác trong điều kiện áp suất cao và môi trường khắc nghiệt. Thiết kế bền bỉ và khả năng chống ăn mòn giúp thiết bị hoạt động ổn định trong các quy trình khai thác và chế biến. Trong xi mạ, thiết bị này hỗ trợ xử lý bề mặt ống kim loại, đảm bảo kiểm soát nhiệt độ chính xác, từ đó nâng cao độ bền và chất lượng lớp phủ trong các ứng dụng dầu khí.
5.6 Công nghệ sinh học
Trong công nghệ sinh học, thiết bị trao đổi nhiệt dạng tấm hỗ trợ các quy trình như lên men, tiệt trùng hoặc làm mát, đảm bảo duy trì điều kiện lý tưởng cho các phản ứng sinh học. Thiết bị giúp kiểm soát nhiệt độ chính xác, tránh làm hỏng các vật liệu sinh học nhạy cảm. Tương tự, trong lĩnh vực vật liệu và xi mạ, thiết bị này góp phần nâng cao chất lượng bề mặt sinh học, đảm bảo lớp phủ đạt tiêu chuẩn kỹ thuật cao, đặc biệt trong các ứng dụng yêu cầu độ tinh khiết cao.

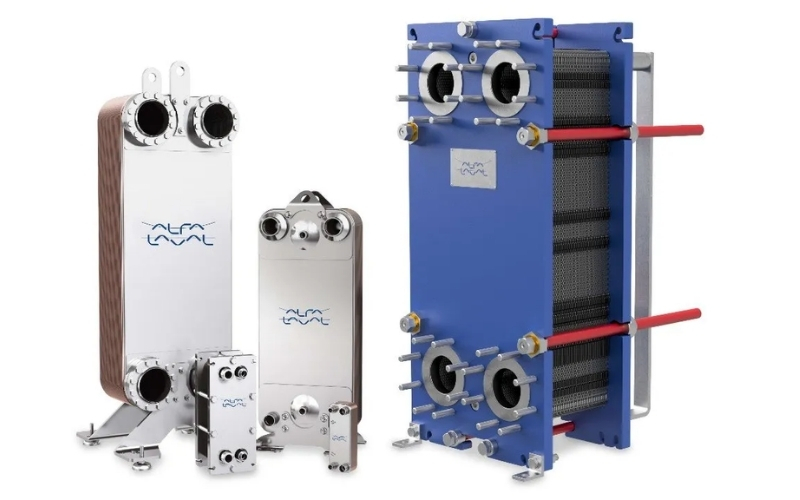

6. Những lưu ý khi lựa chọn thiết bị trao đổi nhiệt dạng tấm
Việc lựa chọn thiết bị trao đổi nhiệt dạng tấm (PHE) phù hợp là yếu tố then chốt để đảm bảo hiệu suất vận hành, độ bền và hiệu quả kinh tế trong các quy trình công nghiệp, đặc biệt là trong lĩnh vực xi mạ và xử lý bề mặt kim loại. Dưới đây là những lưu ý quan trọng giúp doanh nghiệp đưa ra quyết định đúng đắn khi lựa chọn bộ trao đổi nhiệt dạng tấm.
- Xác định công suất truyền nhiệt: Doanh nghiệp cần đánh giá đặc thù của quy trình sản xuất để xác định công suất truyền nhiệt cần thiết, thường được tính bằng kW. Việc tính toán chính xác giúp chọn thiết bị phù hợp, tránh lãng phí năng lượng hoặc thiếu hụt hiệu suất.
- Đánh giá đặc tính lưu chất: Độ nhớt, áp suất và nhiệt độ của chất lỏng ảnh hưởng trực tiếp đến hiệu suất và độ bền của thiết bị. Doanh nghiệp cần chọn vật liệu tấm và cấu trúc gân sóng phù hợp để chịu được môi trường ăn mòn đảm bảo thiết bị vận hành ổn định.
- Tính toán diện tích truyền nhiệt: Để đạt hiệu quả trao đổi nhiệt tối ưu, cần xác định diện tích truyền nhiệt cần thiết dựa trên lưu lượng và chênh lệch nhiệt độ của lưu chất.
- Lựa chọn kích thước phù hợp không gian lắp đặt: Kích thước thiết bị cần được cân nhắc để phù hợp với không gian nhà xưởng, đặc biệt trong các xưởng xi mạ có diện tích hạn chế.
- Chọn vật liệu chịu điều kiện khắc nghiệt: Trong các ứng dụng xi mạ, thiết bị thường phải hoạt động trong môi trường có nhiệt độ cao, áp suất lớn hoặc hóa chất ăn mòn.
- Ưu tiên thương hiệu uy tín và dịch vụ hỗ trợ: Lựa chọn thiết bị từ các thương hiệu đáng tin cậy như Taibong, được sử dụng rộng rãi tại Việt Nam nhờ hiệu năng ổn định và độ bền cao.
- Cân nhắc chi phí đầu tư và vận hành: Doanh nghiệp cần đánh giá tổng chi phí, bao gồm giá mua, chi phí lắp đặt và vận hành dài hạn. Một thiết bị trao đổi nhiệt dạng tấm chất lượng cao có thể có giá đầu tư ban đầu cao hơn nhưng mang lại hiệu quả kinh tế lâu dài nhờ tiết kiệm năng lượng và giảm chi phí bảo trì.
7. FAQ
Dưới đây là những câu hỏi thường gặp về thiết bị trao đổi nhiệt dạng tấm, đặc biệt liên quan đến các ứng dụng trong lĩnh vực xi mạ và xử lý bề mặt kim loại. Với vai trò quan trọng trong việc kiểm soát nhiệt độ và nâng cao hiệu suất sản xuất, bộ trao đổi nhiệt dạng tấm là giải pháp không thể thiếu trong các quy trình công nghiệp hiện đại. Hãy cùng tìm hiểu chi tiết qua các câu hỏi sau:
7.1 Thiết bị trao đổi nhiệt dạng tấm có dễ vệ sinh và bảo trì không?
Thiết bị trao đổi nhiệt dạng tấm được thiết kế với cấu trúc module, cho phép tháo lắp dễ dàng giúp việc vệ sinh và bảo trì trở nên thuận tiện. Các tấm kim loại mỏng có thể được tháo rời để làm sạch cặn bẩn hoặc hóa chất tích tụ, đặc biệt trong các ứng dụng xi mạ nơi dung dịch hóa học dễ gây tắc nghẽn. Gioăng cao su cũng có thể thay thế định kỳ để đảm bảo độ kín và ngăn rò rỉ. Trong môi trường sản xuất, việc vệ sinh thường xuyên giúp duy trì hiệu suất truyền nhiệt tối ưu, kéo dài tuổi thọ thiết bị và đảm bảo chất lượng lớp phủ bề mặt kim loại.
7.2 Tuổi thọ trung bình của thiết bị trao đổi nhiệt dạng tấm là bao lâu?
Tuổi thọ trung bình của thiết bị trao đổi nhiệt dạng tấm thường dao động từ 10 đến 20 năm, tùy thuộc vào điều kiện vận hành, chất lượng vật liệu và tần suất bảo trì. Nếu sử dụng vật liệu cao cấp như inox 316L hoặc titan, thiết bị có thể chống ăn mòn tốt trong môi trường khắc nghiệt như xi mạ giúp kéo dài thời gian sử dụng. Việc bảo trì định kỳ, bao gồm vệ sinh tấm và thay thế gioăng, cũng góp phần quan trọng vào việc duy trì độ bền. Trong các ứng dụng xử lý bề mặt kim loại, tuổi thọ thiết bị có thể được tối ưu nếu điều kiện vận hành được kiểm soát chặt chẽ như tránh nhiệt độ hoặc áp suất vượt quá giới hạn thiết kế.
7.3 Làm thế nào để chọn thiết bị trao đổi nhiệt dạng tấm phù hợp?
Để chọn thiết bị trao đổi nhiệt dạng tấm phù hợp, doanh nghiệp cần xem xét một số yếu tố quan trọng. Đầu tiên, xác định công suất truyền nhiệt cần thiết dựa trên đặc thù quy trình sản xuất, như yêu cầu làm nóng hoặc làm mát dung dịch xi mạ. Tiếp theo, đánh giá đặc tính của lưu chất, bao gồm độ nhớt, nhiệt độ và tính ăn mòn, để chọn vật liệu tấm và cấu trúc gân sóng phù hợp. Kích thước thiết bị cũng cần phù hợp với không gian lắp đặt, đồng thời dễ dàng vệ sinh và bảo trì.
Tóm lại, trao đổi nhiệt dạng tấm không chỉ là giải pháp hiệu quả cho các hệ thống công nghiệp mà còn góp phần nâng cao chất lượng trong lĩnh vực xi mạ và vật liệu. Với thông tin từ bài viết, bạn đã nắm được cấu tạo, nguyên lý và cách chọn lựa phù hợp. Hãy liên hệ ngay GSMT – đơn vị tiên phong trong lĩnh vực xi mạ tại Việt Nam, chuyên xử lý bề mặt kim loại đạt chuẩn kỹ thuật để được chuyên gia tư vấn quy trình và nhận báo giá nhanh nhất hôm nay!
